NGA-602 DRM监测接收机

纽格立 NGA-602 DRM监测接收机是一款专业级DRM数字广播监测设备，专用于接收、解码与分析DRM(全球数字广播)信号。其配备完整的基于Web的交互界面，支持实时频谱监测、服务选择、信号质量分析、日志记录及录制回放功能。

  • 多业务同步处理：可同步解码并显示最多4路DRM服务内容，包括音频、文本信息、幻灯片及结构化图文服务
  • 高级信号分析：实时监测MER(调制误差率)、SNR(信噪比)、RF电平与同步状态
  • 录制与回放：支持最长2小时的IQ原始信号录制及离线分析
  • 告警管理：支持MER与RF电平的可配置阈值告警，并生成历史日志记录
  • Web交互界面：通过标准浏览器即可访问的现代化响应式操作界面

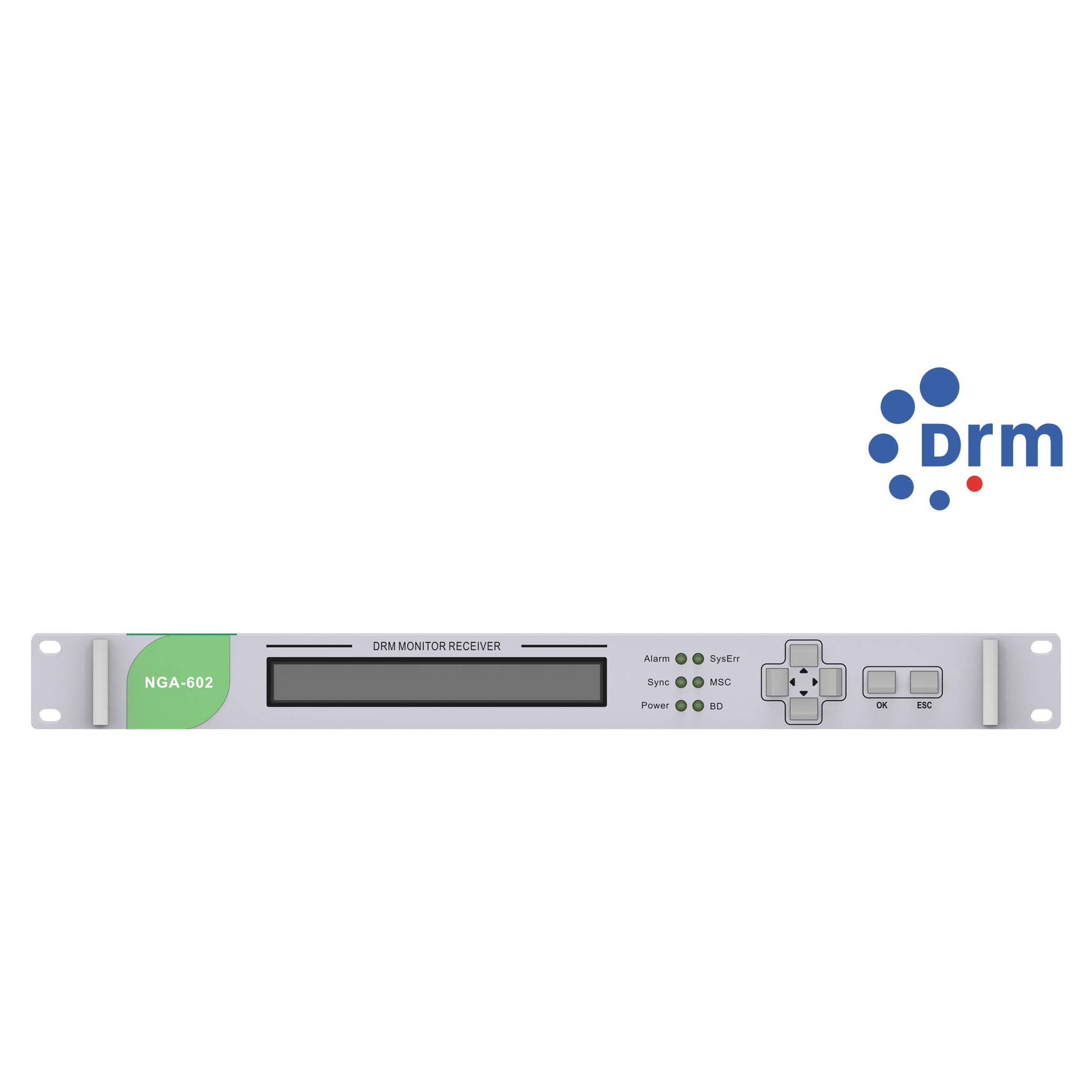

Feature Image
  • 产品亮点
  • 技术规格
  • 文档
  • 频率范围：500 kHz-30 MHz(中波/短波)
  • 支持模式：MF/HF波段A/B/C/D工作模式
  • 解码能力：USAC/HE-AACv2音频解码；MOT幻灯片/结构化图文服务/文本信息解析
  • 接口配置：双千兆以太网口、USB接口、前面板LCD显示屏与按键控制
  • 录制功能：IQ格式录制，最长连续录制2小时，内置512GB存储空间
  • 告警功能：支持MER、RF电平、音频状态的可配置告警
项目分类 参数/功能描述
DRM 特性
鲁棒模式 支持 A/B/C/D 模式 (DRM30 标准)
技术标准 符合 ETSI ES 201 980 DRM 规范和 GY/T 423-2025 标准
频率范围 500kHz - 30MHz
支持带宽 4.5/5/9/10/18/20 kHz
调制方式 4QAM/16QAM/64QAM
音频编解码 USAC/HE-AACv2
数据业务 MOT 幻灯片/结构化图文服务/文本信息
最大并发业务数 4 路同步处理
信号监测
线性度 +10 dBm IIP3
动态范围 100dB BDR
MER 范围 0-70dB，精度 ±0.5dB
SNR 范围 0-70dB，精度 ±0.5dB
同步机制 自动检测与跟踪
输入输出接口
射频输入 1 × BNC 信号输入接口
网络接口 2 × 10/100/1000BASE-T (RJ-45)，用于系统管理与数据输出 (支持远程数据备份)
USB 接口 1 × Type A 型接口，用于设备配置及未来功能扩展
GPS 接口 可选外部时间同步输入
RS232 接口 1 × UART 配置接口
监测与录制
频谱显示 实时 FFT 频谱与瀑布图
数据记录 支持 CSV 格式导出 (自动/手动模式)
录制格式 16 位 IQ 采样数据
单次最长录制 2 小时
存储容量 内置 512GB

NGA-602 DRM监测接收机规格书
